Szczegóły produktu

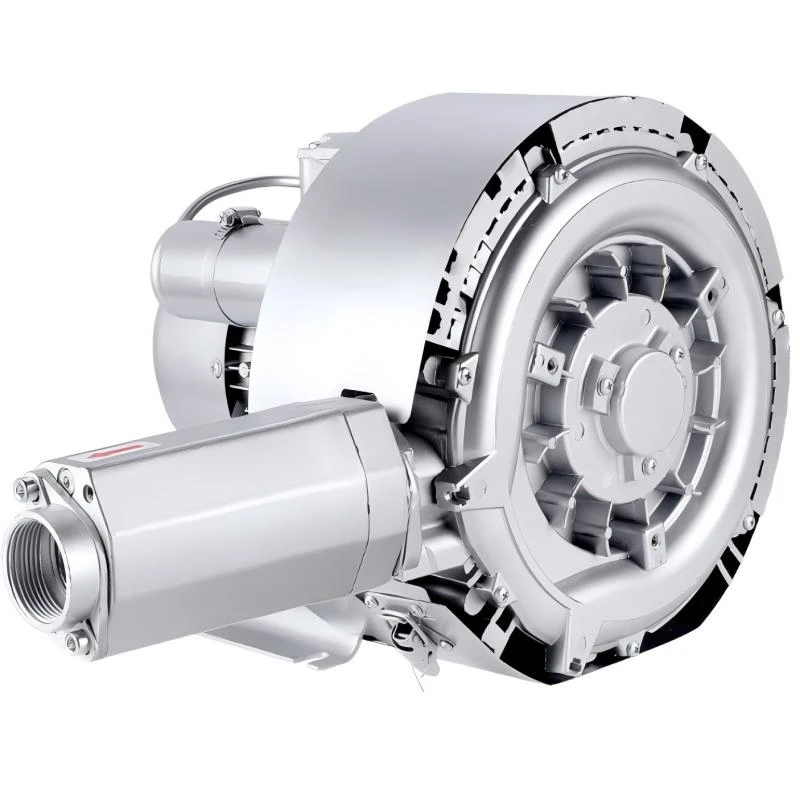

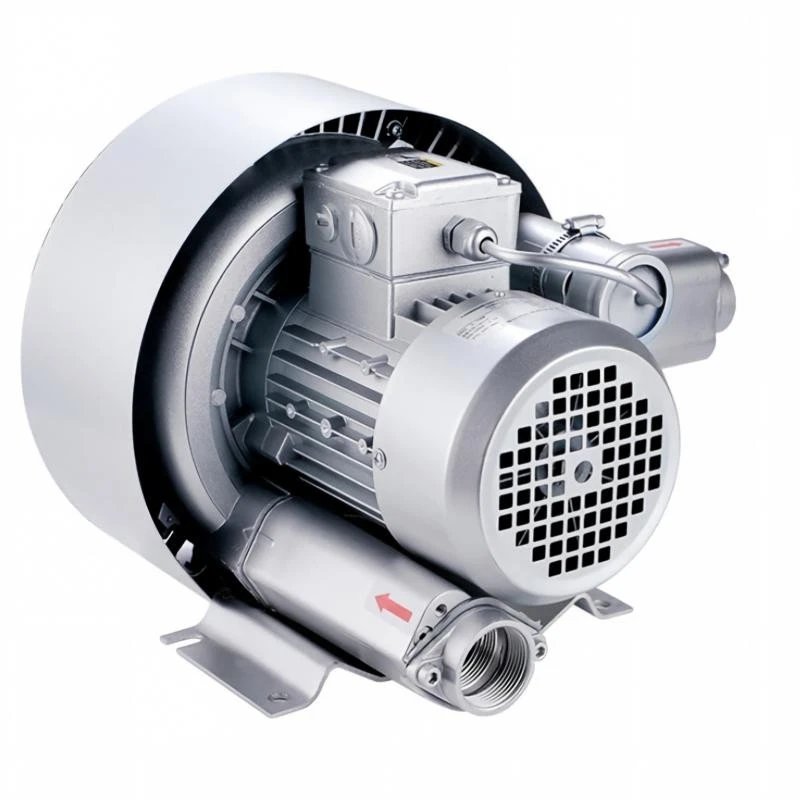

Zdjęcia dwustopniowej dmuchawy pierścieniowej ze stopu aluminium przedstawiają model 2XGB 420H46, dwustopniową jednostkę-średniej mocy, w której każdy główny element konstrukcyjny jest odlany z-wysokiej jakości stopu aluminium. Prawdziwe-obrazy przedstawiają cały zespół dmuchawy z charakterystyczną-srebrną obudową, promieniowymi żeberkami chłodzącymi, gwintowanymi złączami kanałów powietrznych i trójfazową-skrzynką przyłączeniową z dławikiem wejściowym kabla. Wewnętrzne przekroje przedstawiają-montowane szeregowo podwójne wirniki działające na zasadzie kanału-po stronie regeneracyjnej, w której łopatki wirnika nigdy nie dotykają ścianek obudowy pompy, zapewniając całkowicie wolne od oleju-sprężone powietrze. Uzwojenie silnika z czystej miedzi, zespół łożysk C&U o temperaturze znamionowej 180{16}}stopni Celsjusza i gumowe{{18}uszczelki na złączach korpusu pompy pokazano na zdjęciach konstrukcji. Zbliżenia szczegółów materiału-uwydatniają jakość fosforanowanej powierzchni, precyzyjnie-obrobioną płaskość powierzchni czołowej kołnierza, wewnętrzną gąbkę{{21}chłodzącą dźwięk w kanale tłumika oraz-odporną na wstrząsy stalową płytę podstawy. Wykres specyfikacji dokumentuje przepływ powietrza na poziomie 150 metrów sześciennych na godzinę, podciśnienie -330 mbar i sprężanie 440 mbar przy 50 Hz z silnika o mocy 2,2 kW. Obrazy zastosowań przedstawiają dmuchawę używaną do mocowania próżniowego CNC, systemów poduszek powietrznych do cięcia papieru i obróbki paneli drewnianych. Dwustopniowa dmuchawa pierścieniowa ze stopu aluminium zapewnia trwałość konstrukcji i bezolejową niezawodność pneumatyczną w precyzyjnych operacjach produkcyjnych i transporcie materiałów.
Tabela parametrów wentylatora wirowego z podwójnym wirnikiem i objaśnienie kompletnych wymiarów montażowych maszyny
- Tabela parametrów wydajności wentylatora wirowego z podwójnym wirnikiem
|
Nazwa produktu |
Dwustopniowa wirowa pompa powietrza 2XGB 420H46 |
|
Częstotliwość |
50 Hz / 60 Hz |
|
Moc znamionowa |
2,2 kW / 2,55 kW |
|
Napięcie wyjściowe |
220-240Δ345-415Y / 220-275Δ380-480Y |
|
Prąd znamionowy |
9.7/5.6 Y / 10/5.8 Y |
|
Maksymalny przepływ powietrza |
150 m³/h / 180 m³/h |
|
Maksymalna próżnia |
-330 mbarów / -350 mbarów |
|
Maksymalne ciśnienie |
440 mbarów / 420 mbarów |
|
Hałas |
66 dB(A) / 69 dB(A) |
|
Waga |
27 kg |
- Wyjaśnienie wymiarów montażowych wentylatora wirowego z podwójnym wirnikiem

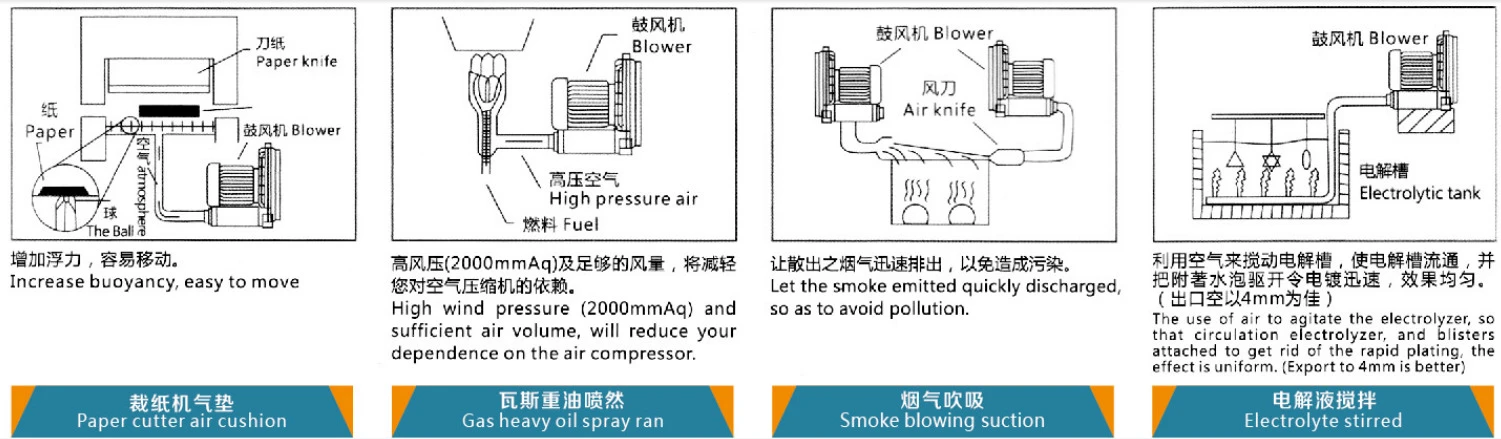

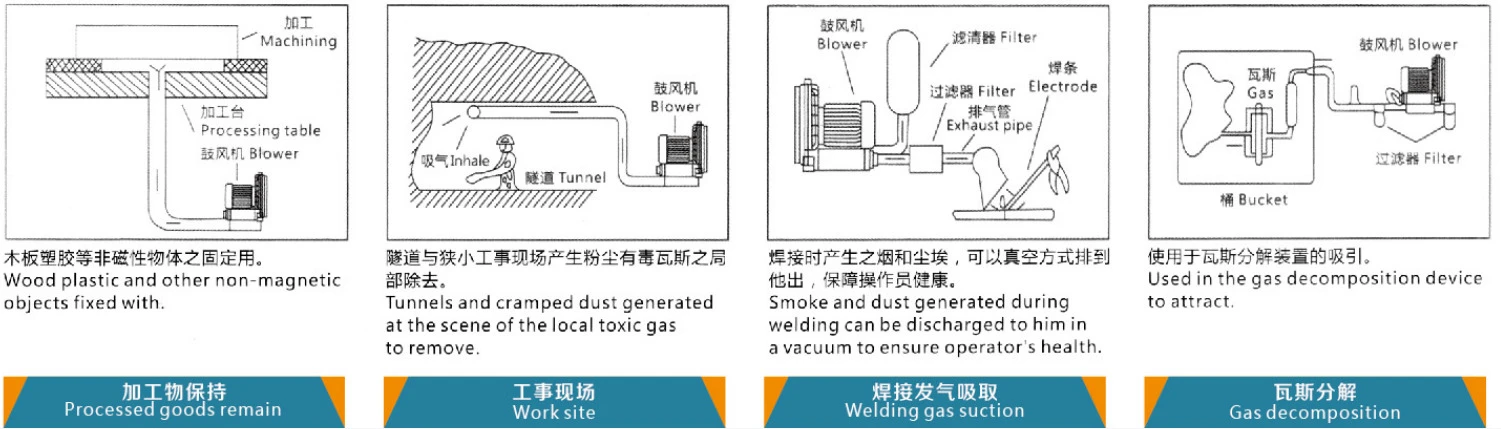

Wprowadzenie do scenariuszy zastosowań
Trzymanie detali podczas obróbki CNC lub cięcia laserowego najskuteczniej odbywa się poprzez zasysanie próżniowe. Nasze wirowe pompy powietrzne zapewniają siłę „pozostałości przetworzonych towarów” niezbędną do mocowania-niemagnetycznych obiektów, takich jak panele drewniane, arkusze z tworzyw sztucznych i akryl, na stołach obróbczych. Eliminuje to potrzebę stosowania zacisków mechanicznych, które mogą oznaczać materiał lub kolidować z narzędziem tnącym. Wysokie ciśnienie wiatru wykorzystywane jest również do tworzenia „poduszki powietrznej do cięcia papieru”, umożliwiającej przesuwanie stosów ciężkich materiałów po stole przy minimalnym wysiłku. Ta podwójna-możliwość-trzymania i unoszenia w powietrzu-sprawia, że dmuchawa jest niezbędnym narzędziem w branży obróbki drewna, oznakowania i produkcji precyzyjnej.
Niestandardowy przepływ pracy
Opakowanie i transport
Wprowadzenie do fabryki
Często zadawane pytania
1. P: Jak często muszę wymieniać smar?
Odp.: Nasze łożyska są uszczelnione i zazwyczaj nie wymagają- ponownego smarowania przez cały okres użytkowania w normalnych warunkach użytkowania.
2. P: Jakie jest najczęstsze zadanie konserwacyjne?
Odp.: Czyszczenie lub wymiana elementu filtra wlotowego, aby zapewnić niezakłócony przepływ powietrza.
3. P: Czy mogę umyć wewnętrzne wirniki?
Odp.: nie zalecamy prania; bezpieczniejsze jest przedmuchanie komory sprężonym powietrzem.
4. P: Skąd mam wiedzieć, czy łożyska ulegają awarii?
Odp.: Nietypowy wzrost hałasu mechanicznego, pisków lub wibracji obudowy to pierwsze objawy.
5. P: Czy łatwo jest wymienić-gąbkę dźwiękochłonną?
Odp.: Tak, rurę tłumika można zdemontować, aby uzyskać dostęp do wewnętrznej gąbki i ją wymienić, jeśli zostanie zatkana.
6. P: Czy zapewniacie części zamienne, takie jak wirniki i uszczelki?
Odp.: Tak, utrzymujemy pełny zapas części zamiennych do każdego produkowanego przez nas modelu.
7. P: Czy lokalny technik może naprawić silnik?
Odp.: Tak, w naszych silnikach stosowane są standardowe standardy przemysłowe dotyczące uzwojeń i łożysk, dzięki czemu nadają się do użytku na całym świecie.
8. P: Jak czyścić żeberka chłodzące?
Odp.: Po prostu je wytrzyj lub użyj miękkiej szczoteczki, aby usunąć nagromadzony kurz, zapewniając optymalne odprowadzanie ciepła.
9. P: Czy dmuchawa ma ograniczoną liczbę uruchomień na godzinę?
Odp.: Zalecamy nie więcej niż 10-15 uruchomień na godzinę, aby zapobiec nadmiernym naprężeniom termicznym silnika.
10. P: Czy obudowa jest podatna na pękanie?
O: Nie,-wytrzymały stop aluminium został zaprojektowany z myślą o odporności na uderzenia i wytrzymałości na wysokie ciśnienie.
